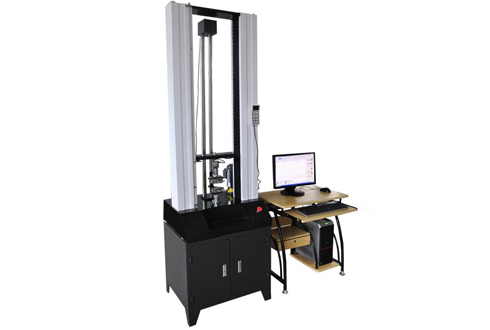

    江都电子拉力试验机

    发布时间: 2014-04-03  点击次数: 1442次

    机台型号: JZL-D型江都电子拉力试验机 量程范围:10N、20N、30N、50N、100N、200N、300N、500N、1KN、2KN、3KN、5KN、10KN、20KN、30KN、50KN、100KN、200KN、300KN 可以选配



    一. 江都电子拉力试验机概述



    江都电子拉力试验机可对橡胶、塑料、发泡材料、塑胶、薄膜、软包装、管材、纺织物、纤维、纳米材料、高分子材料、复合材料、合成材料、包装带、纸张、电线电缆、光纤光缆、线材、线缆、安全带、保险带、皮革皮带、鞋类、胶带、聚合物、铜材、弹簧钢、金属丝、不锈钢、铸件、铜管、有色金属、汽车零部件、合金材料及其它非金属材料和金属材料进行拉伸、压缩、弯曲、撕裂、90°剥离、180°剥离、剪切、粘合力、拔出力、延伸伸长率等试验。

    二. 江都电子拉力试验机主机规格

    A.高精度美国传力力量传感器: 0~5000N

    力量精度在±0.5 %以内。

    B.容量分段:全程七档:× 1× 2× 5× 10× 20× 50× 100

    采用高精度24 bits A/D,取样频率200Hz

    全程力量zui大解析度 1/1000,000

    C.动力系统:日本松下交流伺服电机+松下交流驱动器+滚珠丝杆(中国台湾产)+德国减速机+光杆直线轴承+同步带传动。

    D.控制系统采用Pulse Command控制方式使控制更

    速度控制范围0.001~1000 mm/min

    中联板调整具有快速粗调与慢速微调功能。

    测试后自动回归原点、自动储存。

    E.数据传输方式:RS232传输

    F.显示方式:UTM107+WIN-XP测试软件计算机屏幕显示。

    G.简洁的全程一档与精密全程七档力量线性双校正系统。

    H.豪华测试界面软件可实现定速度、定位移、定荷重(可设定保持时间)、定荷重增率、定应力增率、定应变增率等控制模式加上多阶控制模式可满足不同的测试要求。

    I.测试空间:测试宽度约350 mm(标准规格)联板行走空间950 mm(不含夹具)(标准规格)

    J.全程位移编码器2500 P/R,提升4倍精度

    采用LINE DRIVE编码器抗干扰能力*

    位移解析0.001mm。小变形:金属引伸计,解析 0.001mm(选购)

    K.安全装置:过载紧急停机装置、上下行程限定装置、

    漏电自动断电系统、自动断点停机功能。



    L.手控方式:可增添无线遥控装置或手动操作盒。(选购)



    三. 江都电子拉力试验机 软件功能介绍:

    A. 测试标准模块化功能:提供使用者设定所需应用的测试标准设定,范围涵盖GBASTMDINJISBS…等。测试标准规范。

    B. 试品资料:提供使用者设定所有试品数据,一次输入数据*重复使用。并可自行增修公式以提高测试数据契合性。

    C. 双报表编辑:*开放式使用者编辑报表,供测试者选择自己喜好的报表格式(测试程序新增内建EXCEL报表编辑功能扩展了以往单一报表的格局)

    D. 各长度、力量单位、显示位数采用动态互换方式,力量单位TKgNKNglb,变形单位mmcminch

    E. 图形曲线尺度自动*化(Auto Scale),可使图形以*尺度显示。并可于测试中实时图形动态切换。具有荷重-位移、荷重-时间、位移-时间、应力-应变荷重-2点延伸图,以及多曲线对比。

    F.测试结果可以EXCEL格式的数据形式输出。

    G.测试结束可自动存档、手动存档,测试完毕自动求算zui大力量、上、下屈服强度、滞后环法、逐步逼近法、非比例延伸强度、抗拉强度、抗压强度、任意点定伸长强度、任意点定负荷延伸、弹性模量、延伸率、剥离区间zui大值、zui小值、平均值、净能量、折返能量、总能量、弯曲模量、断点位移x%荷重、断点荷重X%位移、等等。数据备份:测试数据可保存在任意硬盘分区。

    H.多种语言随机切换:简体中文、繁体中文、英文。

    I.软件具有历史测试数据演示功能。

    四. 江都电子拉力试验机附件

    A.一年保固书及中文操作说明书各一份。

    B. 随机赠送标准拉力夹具一组(其他夹具选购)

    C.拉力机测试软件一份。

    D.品牌电脑一套、彩色打印机一台



    五. 江都电子拉力试验机可测试项目



    ()普通测试项目:



    (普通显示值及计算值



    拉伸应力   拉伸强度



    扯断强度     扯断伸长率



    定伸应力   定应力伸长率



    定应力力值  撕裂强度



    任意点力值  任意点伸长率



    抽出力    粘合力及取峰值计算值



    压力试验   粘合力剥离力试验



    弯曲试验   拔出力穿刺力试验



    ()特殊测试项目:



     1. 弹性系数即弹性杨氏模量定义:同相位的法向应力分量与法向应变之比。为测定材料刚性之系数,其值越高,材料越强韧。



    2. 比例限:荷重在一定范围内与伸长可以维持成正比之关系,其zui大应力即为比极限。



    3. 弹性限:为材料所能承受而不呈*变形之zui大应力。



    4. 弹性变形:除去荷重后,材料的变形*消失。



    5. *变形:除去荷重后,材料仍残留变形。



    6. 屈服点:材料拉伸时,变形增快而应力不变,此点即为屈服点。屈服点分为上下屈服点,一般以上屈服点作为屈服点。屈服(yield):荷重超过比例限与伸长不再成正比,荷重会突降,然后在一段时间内,上下起伏,伸长发生较大变化,这种现象叫作屈服。



    7. 屈服强度:拉伸时,*伸长率达到某一规定值之荷重,除以平行部原断面积,所得之商。



    8. 弹簧K值:与变形同相位的作用力分量与形变之比。



    9. 有效弹性和滞后损失:在拉力机上,以一定的速度将试样拉伸到一定的伸长率或拉伸到规定的负荷时,测定试样收缩时恢复的功和伸张时消耗的功之比的百分数,即为有效弹性;测定试样伸长、收缩时所损失的能与伸长时所消耗的功之比的百分数,即为滞后损失。



    六. 江都电子拉力试验机主要计数指标



    A.荷重元:05000N区间选配



    B.力量解析度:1/10000



    C.力量度:≤0.5%



    D.力量放大倍数:7段自动切换



    E.位移解析度:1/1000



    F.位移度:≤0.5%



    G.金属引伸计解析度:1/1000



    H.金属引伸计度:≤0.5%



    I.大变形引伸计度:±1mm



    J.速度范围:0.0011000mm/min(特殊测试速度亦可依客户需求定制



    K.行走空间:950mm(不含夹持器、特殊测试空间亦可依客户需求定制)



    L.测试宽度:350mm(特殊测试宽度亦可依客户需求定制)



    M.使用电源:∮220V 50HZ。



    N.功率:约600W

    O. 机台尺寸:560×660×1600 mm(××)

    P. 机台重量:180 kg
